تجسم (Visualization)
مهندسان و طراحان به هنگام تجسم فضائی و نقشه خوانی از قطعه و يا مجموعه ای با شکل هندسی پيچيده ممکن است گمراه شده و آن را نادرست تفسير و تحليل نمايند. اين مشکل صرفنظر از ميزان تجربه طراح، حتی ممکن است با دردست داشتن مدل CAD قطعه نيز برطرف نشود. زيرا تجسم به حالت روانی و قدرت تخيل فرد مربوط میشود و ممکن است يک نقشه به چندين حالت تفسير گردد و تصور درستی از طرح حاصل نشود. بخصوص زمانی که قطعات پيچيده و مرکب مطرح باشند که در اين حالت انسان در تجسم آنها با مشکلات زيادی روبرو خواهد شد. ساخت يک مدل فيزيکی در اسرع وقت با استفاده از فنآوری نمونه سازی سريع و مشاهده آن از بروز چنين خطاهايی جلوگيری میکنند.
تصحيح طرح (Verification)
با استفاده از فنآوری نمونه سازی سريع میتوان بلافاصله پس از طراحی، نمونه فيزيکی را مشاهده و بررسی نمود و مورد ارزيابی قرار داد. از آنجا که هر طراحی هميشه به دنبال کيفيت بهتر است، چنين نمونه ای میتواند برای تصحيح طراحی و ارزيابی ويژگیهای مطلوب در محصول طراحی به کار گرفته شود. به طور خلاصه میتوان گفت که در دست داشتن يک نمونه واقعی فيزيکی از جسم کمک شايانی به اطمينان بخشی طراحی، کاهش آزمون و خطا و در نهايت افزايش کيفيت بهره وری فرايند طراحی و توليد مینمايد.
تکرار طراحی (Iteration)
تمامی فعاليتهای طراحی دارای يک طبيعت تکرارهستند و طراحی مجدد (redesign) از کارهای هميشگی طراحان است. از آنجا که يک محصول معين ممکن است از ترکيب چند جزء توسط طراح تشکيل شده باشد، میتوان در يک روش آزمون و خطا و يا طراحی مجدد و يا بهره گيری از CAD در چندين حالت مختلف اين اجزاء را با يکديگر ترکيب نمود تا شکل هندسی موردنظر ايجاد شود. سپس آن را تحت آناليز تنش، نيرو، و … مورد ارزيابی و بررسی قرار داد. در صورتی که مدل اين محصول از روش سنتی ساخته شده باشد، بعد از اتمام کار نمونه سازی ممکن است نتوان کوچکترين تغييراتی را در آن ايجاد کرد. اما با استفاده از فرآيند نمونه سازی سريع بعد از انجام اين مراحل تکراری، نمونه فيزيکی قابل لمس محصول برای بررسی در اختيار طراح قرار خواهد گرفت.
بهينه سازی (Optimization)
بهينه سازی طرح میتواند کارايی محصول، کيفيت و قابليت اطمينان آن را بهبود بخشد. فنآوری نمونه سازی سريع توام با تکنيکها و نرم افزارهای قدرتمند طراحی و آناليز، اين امکان را به طراح می دهد که بدون صرف هزينه های گزاف جهت ساخت قالب و نمونه و بدون اتلاف وقت و با دقت بسيار بالا طرح خود را آناليز و بهينه نمايد. چنين نمونه ای میتواند برای اصلاح و بهينه سازی طراحی و ارزيابی ويژگيهای مطلوب در محصول طراحی به کار گرفته شود. به طور خلاصه میتوان گفت که در دست نگه داشتن يک نمونه فيزيکی از محصول کمک شايانی به افزايش کيفيت و بهره وری فرآيند طراحی و توليد مینمايد.
آزمايشهای عملکردی (Functional Tests)
با استفاده از فنآوری نمونه سازی سريع نمونه فيزيکی قابل لمس از محصول در اختيار طراح قرار خواهد گرفت. بنابراين امکان انجام آزمايشهای عملکردی مانند مونتاژپذيری، سهولت توليد و آسانی تعمير و نگهداری در مورد محصول طراحی فراهم میگردد و از اين طريق هزينه های طراحی و نيز توليد کاهش می يابد.
ساخت نمونه واقعی (Fabrication)
بعد از اتمام مراحل تجسم، تحقيق، تکرارپذيری، بهينه سازی، مونتاژپذيری و ساخت مدل اوليه به دنبال ساخت يک نمونه واقعی از محصول نهايی خواهيم بود. در اين راستا تکنيکهای زيادی موجود هستند که به طور موفقيت آميزی برای دستيابی از يک نمونه RPM به يک قطعه دارای عملکرد واقعی (FTM) با يک روش نسبتاً سريع و کم هزينه استفاده میکنند. بعضی از اين تکنيکها عبارتند از، ريخته گری خلايی، قالبگيری با رزينهای قابل انتقال، استفاده از قطعات ماهيچه ای يونيليت، و… لذا تحقِيقات زيادی جهت بکارگيری اين فنآوری در توليد سريع يک نمونه واقعی از محصول برای ارسال به بازار انجام شده است. برای آنكه طراح بتواند مدل فيزيكی قطعه طراحی شده را لمس كند و اشكالات آن را برطرف نمايد همچنين شرايط مونتاژی قطعه نيز بررسي گردد از روشهای نمونه سازی سريع جهت ساخت نمونه اوليه قطعه با مواد خاصی استفاده میشود.

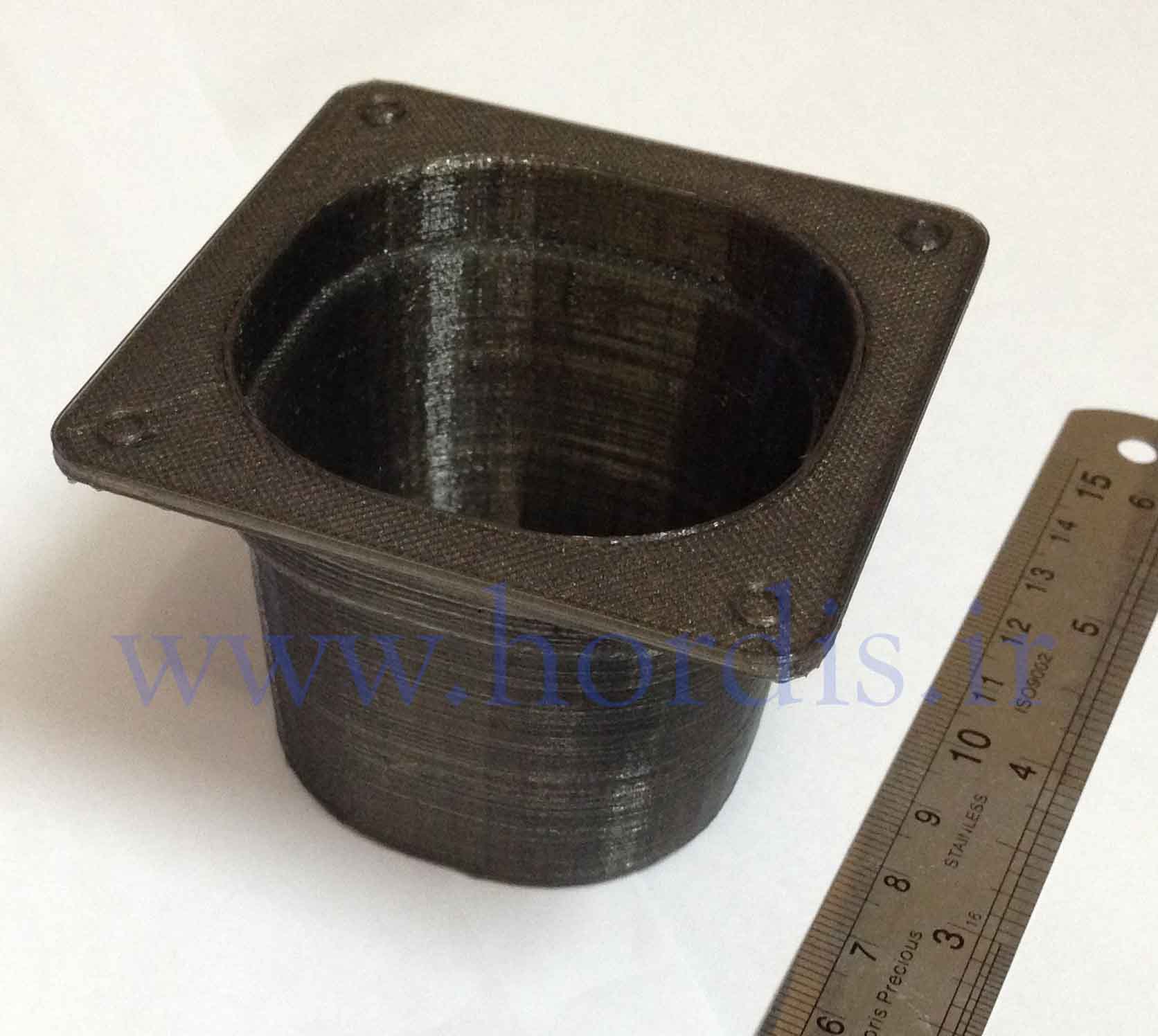

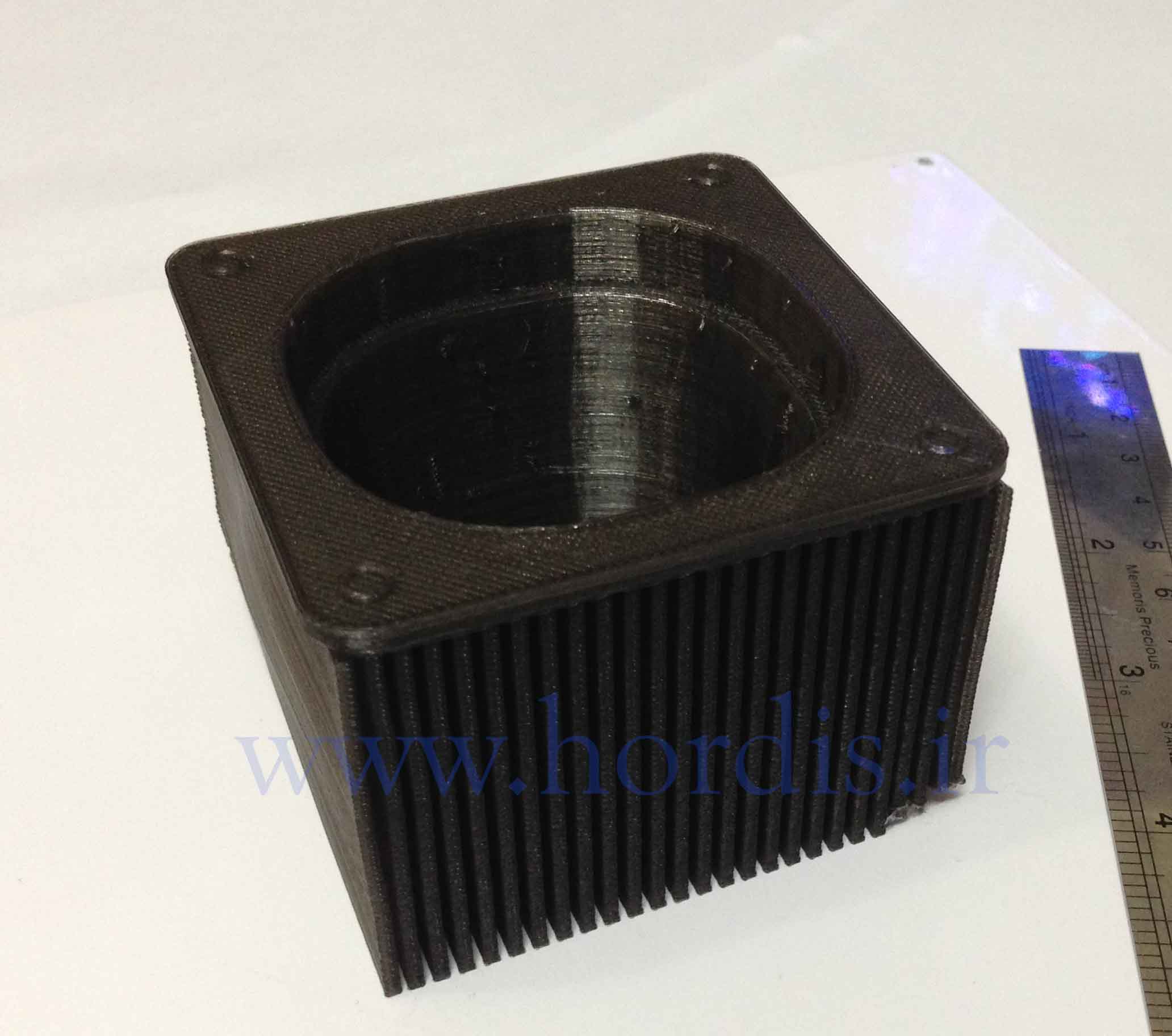

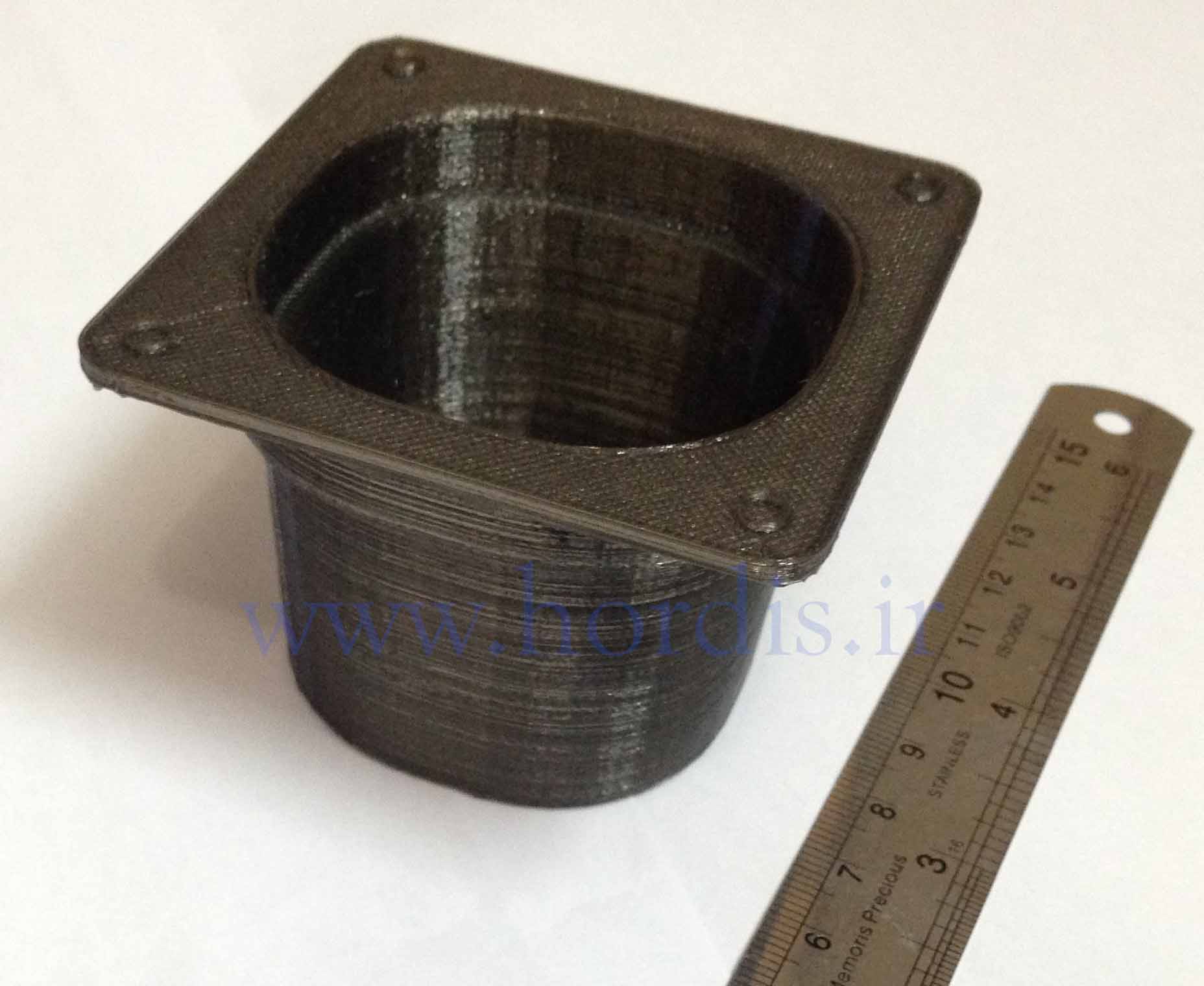

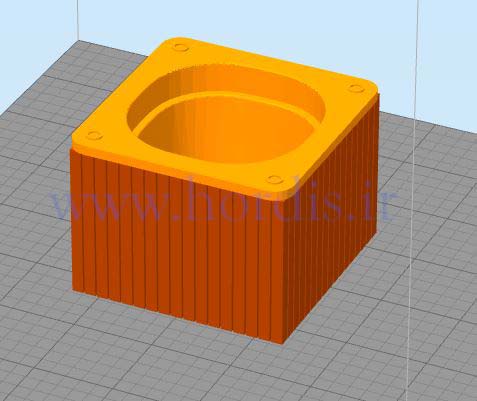

این نمونه اولیه به سفارش یکی از شرکت های تولید کننده بستنی در شیراز چاپ سه بعدی شده است.
مدت زمان پرینت : 1 ساعت و 20 دقیقه
مواد : PLA
رنگ : خاکستری
