فناوری پرینت سهبعدی در سالهای اخیر تحول بزرگی در ساخت نمونههای آموزشی، مهندسی و صنعتی ایجاد کرده است.
یکی از کاربردهای جذاب این فناوری، تولید ماکتهای دقیق از تجهیزات پیچیده صنعتی است؛ تجهیزاتی که مشاهده ساختار داخلی آنها در نمونه واقعی تقریباً غیرممکن یا بسیار پرهزینه است.
ماکت برش خورده موتور جت یکی از این پروژههای تخصصی است که با هدف نمایش ساختار داخلی و نحوه عملکرد اجزای مختلف موتور طراحی و تولید شده است.این مدل به طور کامل با استفاده از فناوری چاپ سه بعدی ساخته شده و پس از تولید قطعات، مراحل مونتاژ و تکمیل آن انجام شده است.
طراحی برش خورده یا Cutaway باعث شده است که بخشهای داخلی موتور به وضوح قابل مشاهده باشند و مخاطب بتواند مسیر عبور هوا و عملکرد اجزای مختلف را بهتر درک کند.
-موتور جت چگونه کار میکند؟
موتور جت یکی از پیچیده ترین سامانههای مکانیکی و حرارتی در صنعت هوانوردی است. عملکرد این موتور بر پایه مکش هوا، فشردهسازی، احتراق و تولید نیروی رانش استوار است.
در مرحله نخست، هوا از طریق فن و کمپرسور وارد موتور میشود. کمپرسور با افزایش فشار هوا، آن را برای احتراق آماده میکند. سپس هوا وارد محفظه احتراق شده و با سوخت ترکیب میشود. انرژی حاصل از احتراق موجب چرخش توربینها شده و در نهایت گازهای داغ با سرعت زیاد از نازل خروجی خارج میشوند و نیروی رانش مورد نیاز برای حرکت هواپیما را تولید میکنند.
ماکت حاضر بهگونه ای طراحی شده که تمامی این مراحل به صورت بصری قابل مشاهده باشند و ساختار کلی موتور برای دانشجویان، مهندسان و علاقهمندان به هوافضا به شکل ملموستری نمایش داده شود.
- جزئیات ساخت ماکت برای تولید این مدل :
ابتدا فایل سه بعدی مهندسی آمادهسازی و به قطعات مختلف تقسیم شد. هر قطعه به صورت جداگانه توسط پرینتر سهبعدی ساخته شد تا امکان دستیابی به بالاترین دقت در جزئیات فراهم شود.پس از اتمام فرآیند چاپ، قطعات تحت عملیات پرداخت، تمیزکاری و آمادهسازی قرار گرفتند و سپس مرحله مونتاژ آغاز شد. به دلیل تعداد بالای قطعات و نیاز به قرارگیری دقیق اجزا در کنار یکدیگر، مونتاژ این پروژه نیازمند دقت و زمان قابل توجهی بوده است.

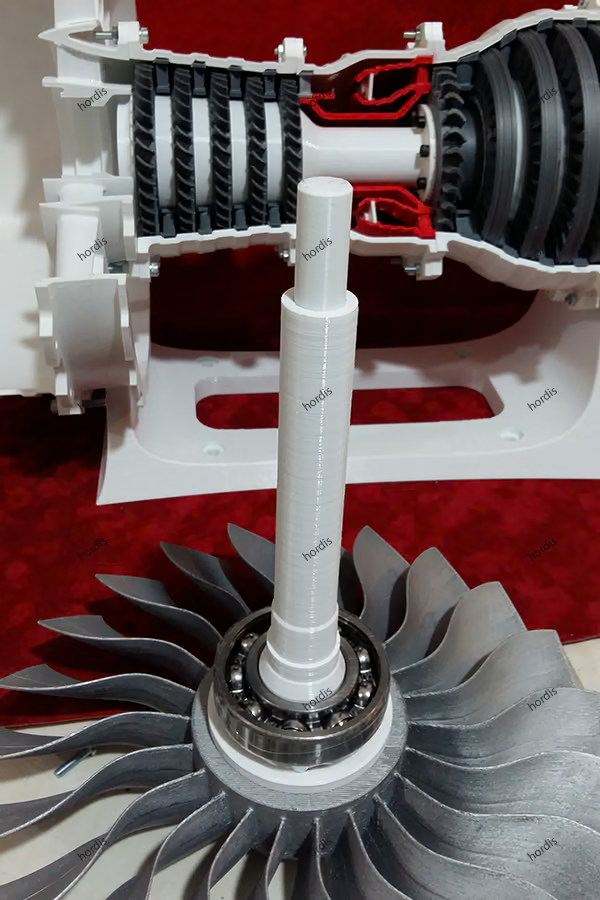

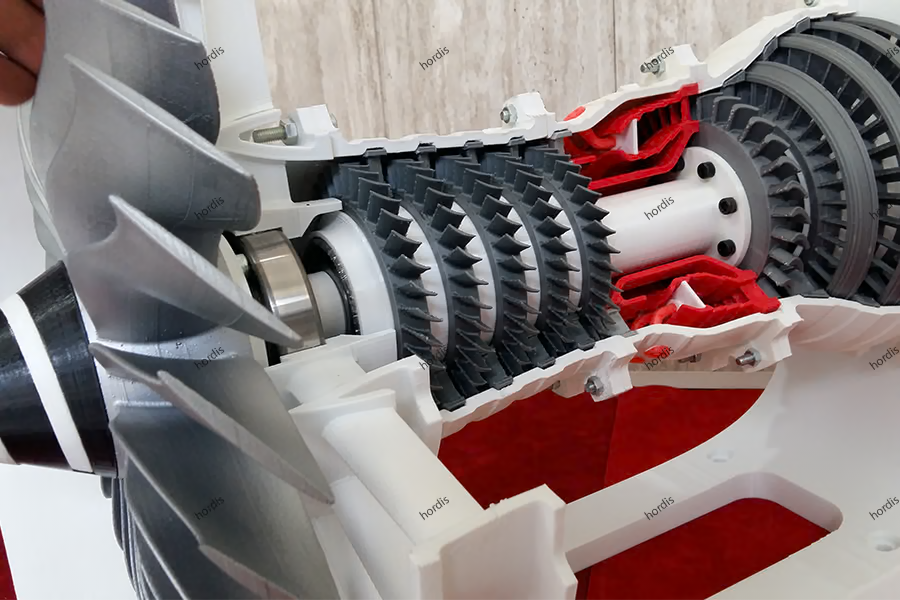

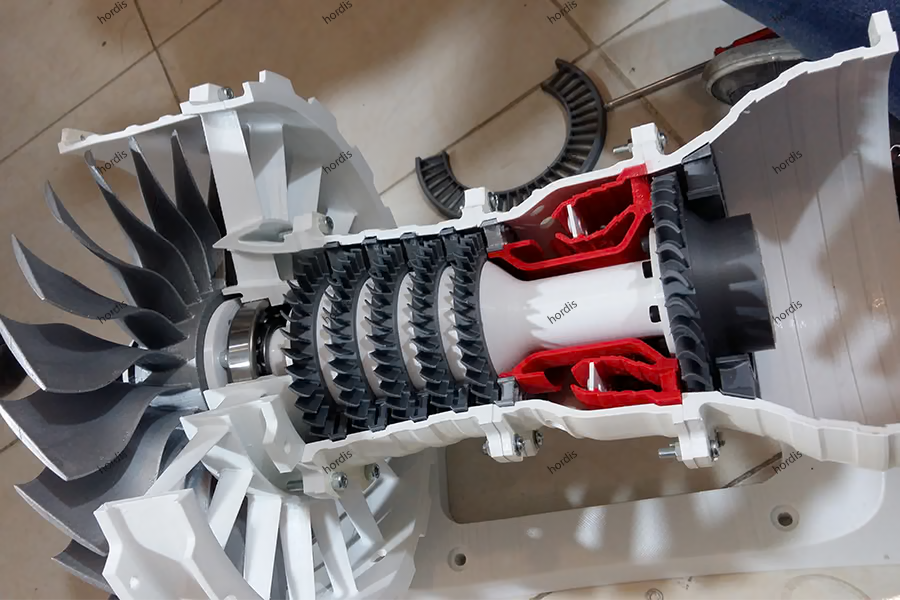

در این ماکت بخشهایی مانند:فن ورودی موتور،طبقات مختلف کمپرسور، محفظه احتراق پرههای توربین ،شفت مرکزی انتقال نیرو، نازل خروجی به صورت مجزا و با جزئیات بالا طراحی و ساخته شدهاند.
- مزایای استفاده از پرینت سهبعدی در ساخت ماکتهای مهندسی:
استفاده از فناوری پرینت سه بعدی در پروژههای آموزشی و مهندسی مزایای متعددی دارد:
- نمایش جزئیات پیچیده : بسیاری از قطعاتی که تولید آنها با روشهای سنتی دشوار یا پرهزینه است، به کمک چاپ سهبعدی با دقت بالا قابل ساخت هستند.
- کاهش زمان تولید : ساخت نمونههای اولیه و ماکتهای آموزشی در مدت زمان کوتاهتری نسبت به روشهای سنتی انجام میشود.
- کاهش هزینهها: در پروژههای آموزشی و نمایشی، پرینت سهبعدی امکان تولید مدلهای دقیق را با هزینه بسیار مناسبتر فراهم میکند.
- سفارشیسازی آسان: ابعاد، رنگبندی و جزئیات مدلها میتوانند متناسب با نیاز مشتری تغییر داده شوند.
- کاربردهای این ماکت :
این ماکت میتواند در حوزههای مختلف مورد استفاده قرار گیرد:
مراکز آموزشی و دانشگاهها ، دانشکدههای مهندسی مکانیک و هوا فضا، نمایشگاههای صنعتی و فناوری ، موزههای علمی شرکتهای فعال در حوزه هوانوردی ،مجموعههای آموزشی و پژوهشی، کلکسیونهای تخصصی مهندسی
- نقش پرینت سه بعدی در آینده آموزش مهندسی:
در بسیاری از رشتههای مهندسی، درک ساختار داخلی تجهیزات پیچیده تنها از طریق تصاویر و نقشههای فنی دشوار است. ماکتهای ساخته شده با پرینت سهبعدی این امکان را فراهم میکنند که دانشجویان و علاقهمندان بتوانند قطعات را از نزدیک مشاهده کرده و ارتباط میان اجزای مختلف را بهتر درک کنند.پروژه ساخت ماکت موتور جت نمونهای از ظرفیت بالای فناوری چاپ سه بعدی در تولید مدلهای آموزشی و مهندسی است؛ مدلی که علاوه بر زیبایی ظاهری، ارزش آموزشی بالایی نیز دارد و میتواند مفاهیم پیچیده صنعت هوافضا را به شکلی سادهتر و ملموس تر نمایش دهد.
هوردیس با بهرهگیری از فناوری پرینت سهبعدی، امکان طراحی و ساخت انواع ماکتهای صنعتی، مهندسی، آموزشی و سفارشی را با دقت بالا و کیفیت حرفهای فراهم کرده است.
